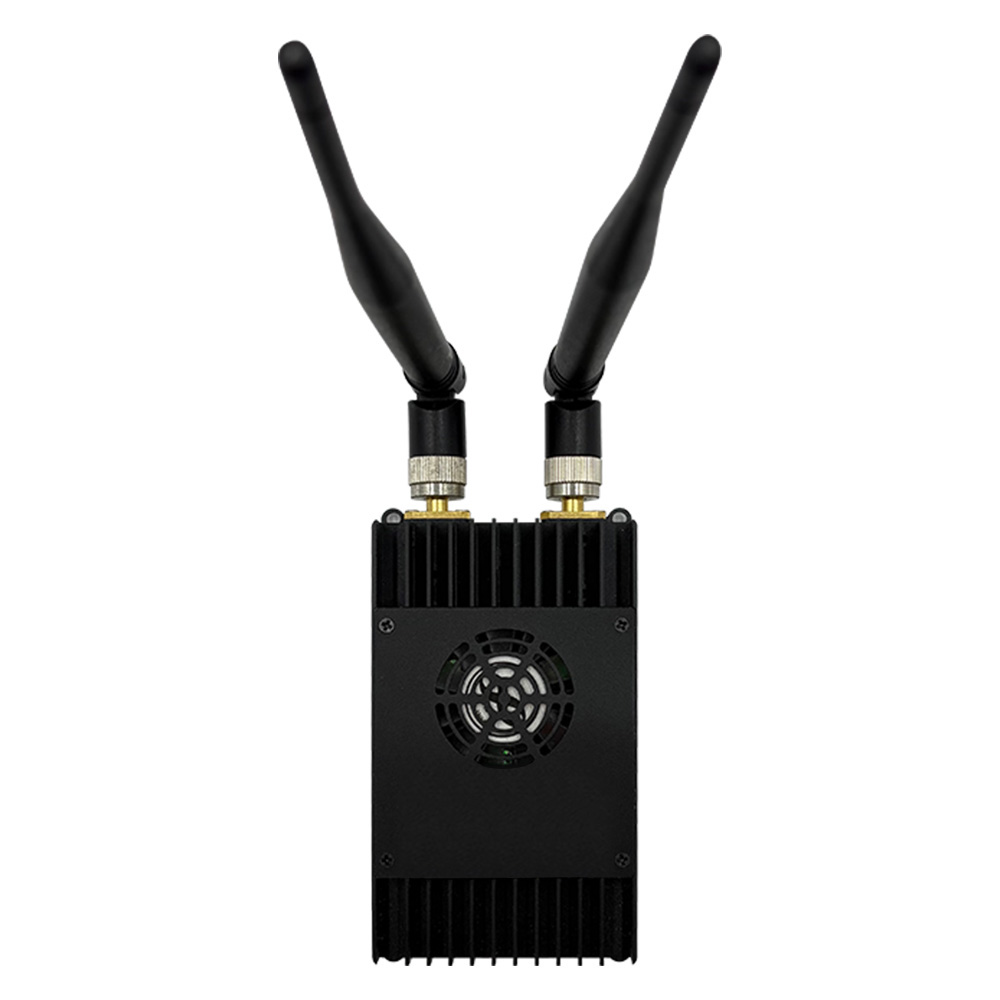

双向宽带无人机无线链路设备TQ-UAV536
TQ-UAV536无线链路设备实现远距离双向无线视频、音频、数据传输，空对地最远传输距离可100km左右。TQ-UAV536设备提供多个业务接口，包括2路以太网口、3路串口、音频输入输出接口。
所属分类：
无人机图传电台
01
产品概述
TQ-UAV536无线链路设备实现远距离双向无线视频、音频、数据传输，空对地最远传输距离 可100km左右。TQ-UAV536设备提供多个业务接口，包括2路以太网口、3路串口、音频输入输出接口。
| 产品信息 | |
 | 无人机图传电台 |
| 远距离双向无线视频、音频、数据传输 | |
 SDR架构  OFDM | |
 高速连接  自主研发 | |
 安全加密  稳定可靠 | |
02
产品特点
● OFDM技术
基于OFDM技术，双向宽带无线链路设备。
● 业务接口
2路以太网口、3路RS232串口、音频输入输出口
● 双天线
SMA 接头，ANT1主天线工作在收发模式，ANT2辅天线工作在接收模式。
● 无线工作频段
1428~1448MHz或806~826MHz，支持频段内自动跳频
● 无线带宽
3MHz、5MHz、10MHz、20MHz，所有节点共享工作带宽，系统最大共享速率30Mbps。
● 调制方式
QPSK/QAM16/QAM64 自动适配。
● 组网方式
点对点、点对多点星型组网、Mesh组网(定制)。
03
产品参数
| 产品参数 | |||
| 无线特性 | HDMI功能 | HDMI/SDI支持定做 | |
| 工作频率 | 1428-1448MHz/806-826MHz | 网络功能 | 以太网接口 |
| 载波带宽 | 3MHz/ 5MHz/ 10MHz/ 20MHz | 音频功能 | 支持PTT语音 |
| MIMO模式 | 2T2R | 控制功能 | 移动端APP和 PC端web 管理 |
| 传输体制 | OFDM | 物理特性 | |
| 峰值速率 | 30Mbps@20MHz | 物理特性 | 103.4*61.4*22mm |
| 发射功率 | 2W/5W可定制 | 设备净重量 | 142克 |
| 接收灵敏度 | 10MHz≤-103dBm | 工作温度 | -30°C~+65°C |
| 组网方式 | 点对点，点对多点，星型组网 | 防护等级 | IP66 |
| 加密方式 | AES128/256 | ||
| 功能特性 | |||
| 定位功能 | BD+GPS | ||
04
产品应用

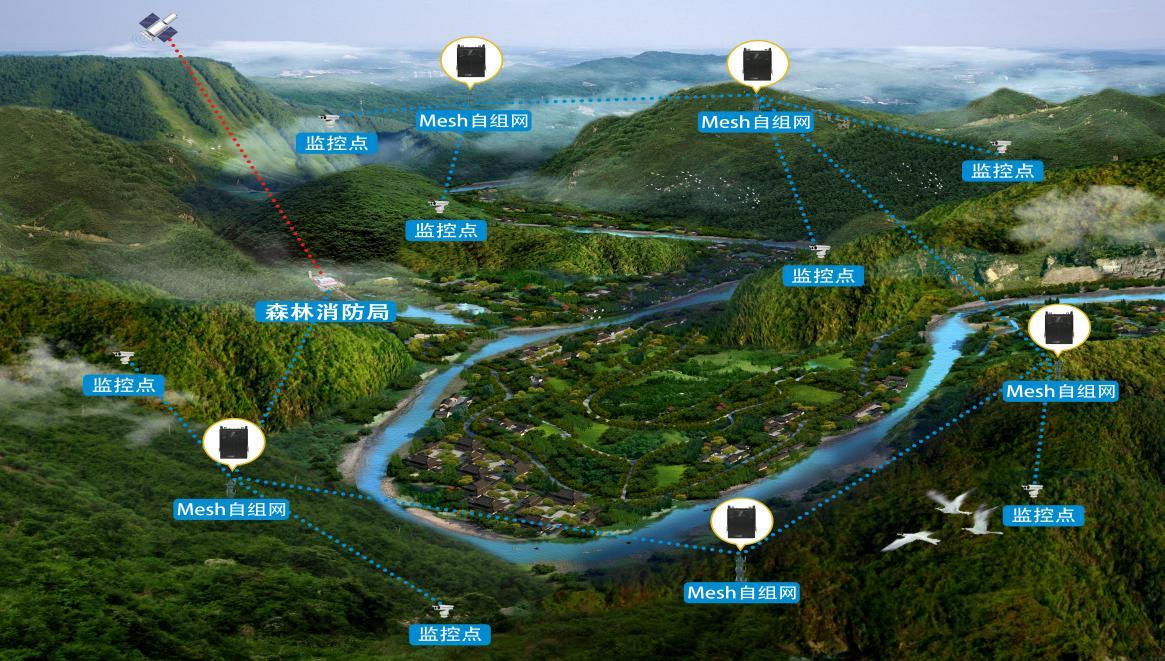

有效预防火灾的措施就是对林区进行全天候 24 小时大规模、大范围的实时监控，在森林高处安装摄像头与自组网设备，通过太阳能供电系统供给摄像头和设备长时间续航，摄像头具备红外热成像感应技术与视频图像智能识别，在森林发现火源后通过无线自组网传输至森林消防局，当发出警报时，就表明当前地区的温度较高，存在火险隐患，着火点具备精准定位，将相关信息向消防员报送，消防队伍携带灭火装备前去灭火，更及时、更准确、更有效的预防火灾的发生。
