推出2公里经济型室外无线网桥
发布时间： 2026-08-27 11:41

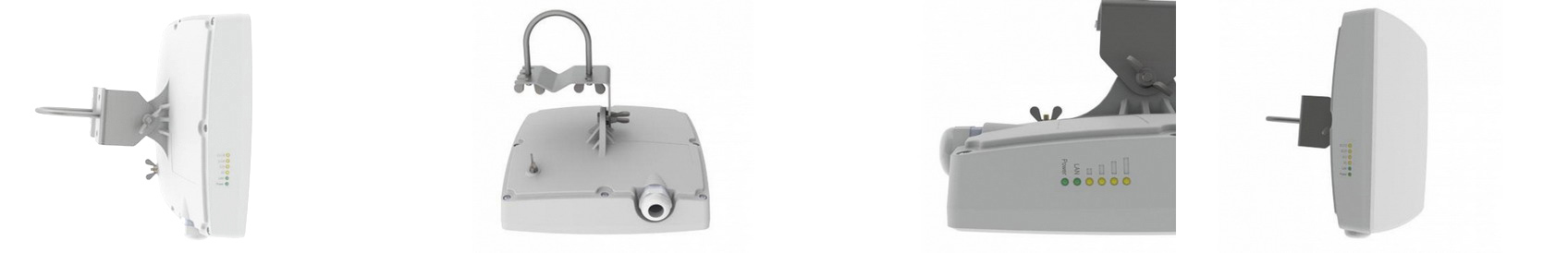

产品说明
TQ-2414CH是一款高性能、高稳定性的2.4GHz无线网桥产品。产品内部集成了先进的802.11n无线内核和2*2 MIMO的 高增益双极化定向天线。设备的操作系统功能丰富，无线通信优化能力强大，向下兼容802.11b/g标准。将两个远距离的节点进行有效的网络连接，满载带宽视距传输距离可以达到3km，可提供不亚于有线网络质量的无线传输品质。
该产品使用IPoll(智能动态轮询协议)，抗干扰能力强，即使在干扰严重的地区，仍能保障有64位用户稳定的接入基站设备。 设备配备双固件镜像，用户在进行远程软件升级过程中，即使电源中断，升级失败，仍可以正常重新启动设备。 由聚碳酸脂塑料制成的坚固外壳含有紫外线抑制剂，保证了外壳长期暴露在户外阳光下照射也不会损坏开裂。
TQ-2414CH的产品设计、测试满足IP-65防护等级，振动，温湿度，盐雾和浪涌冲击均符合工业标准，以卓越的可靠性保证处于同行业中的领先水平。设备为安装配备了一个接地凸耳和POE电源接地保护，防止雷击。
TQ-2414CH的操作系统是一个多功能、易用性强的操作系统，保证了全系列的硬件设备在网络部署时都能轻松的完成配置。
主要特色
● IPoll(智能动态轮询协议)
● 支持双固件镜像
● 基于HTML 5技术的全新GUI设计
● 170 Mbps的传输能力
● 80,000 PPS
● 支持IPv6
● 兼容WNMS
详细参数表：
无线 | |
WLAN标准 | IEEE 802.11 b/g/n, iPoll |
传输模式 | MIMO 2x2 |
无线频段 | 2.412 - 2.462 GHz (FCC 2.412 - 2.462 GHz) |
发射功率 | 最高31 dBm (因地区而异) |
接受灵敏度 | -96 ~ -74 dBm（因调制方式而异） |
信道带宽 | 5,10, 20, 40 MHz |
调制方式 | 802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 b: DSS (CCK, DQPSK, DBPSK) |
数据速率 | 802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps 802.11 b: 11, 5.5, 2, 1 Mbps |
| 纠错方式 | FEC, 选择性ARQ |
双工模式 | 时分双工 |
天线 | |
类型 | 集成双极化定向平板天线（可外置） |
增益 | 14 dBi；（可根据需要选用其它天线） |
有线 | |
接口 | 10/100 Base-T, RJ45 |
软件 | |
无线模式 | 接入点 (自动 WDS), 接入点 (iPoll), 工作站(WDS, iPoll), 工作 站 (ARP NAT) |
| 无线技术 | 智能动态轮询, 自动信道选择, 自动调制方式选择, 自动发射功率 控制(ATPC) |
无线安全 | WPA/WPA2 个人加密, WPA/WPA2 企业加密, WACL, 用户隔离 |
| 无线QoS | iPoll 实现4队列优先 |
网络模式 | 桥接, iPv4路由, IPv6路由 |
网络技术 | 无NAT路由, NAT路由, VLAN |
WAN协议 | 静态IP, DHCP客户端, PPPoE 客户端 |
服务 | DHCP , SNMP , NTP 客户端, 路由跟踪, ping看门狗 |
| 管理 | HTTP(S) GUI, SSH, SNMP read, WNMS, Telnet |
工具 | 站点勘测，连接测试，天线校准 |
物理特性 | |
尺寸 | 205 mm (长)× 205 mm (宽)× 45 mm (高) |
| 重量 | 700 g |
安装 | 壁挂/ 钢管支架 |
电源 | |
设备供电 | 12 - 24V DC无源PoE(产品自带24V无源PoE适配器) |
| 电源 | 100 – 240V AC |
功耗 | 4.5 W |
环境 | |
温度 | -40°C ~ +65°C |
湿度 | 0 ~ 90 % (非凝露） |
管理 | |
系统监测 | SNMP v1/2c/3 服务, 系统日志, 通过Email和SNMP陷阱发送告 警 |
法规 | |
认证 | 符合FCC/IC/CE标准 |

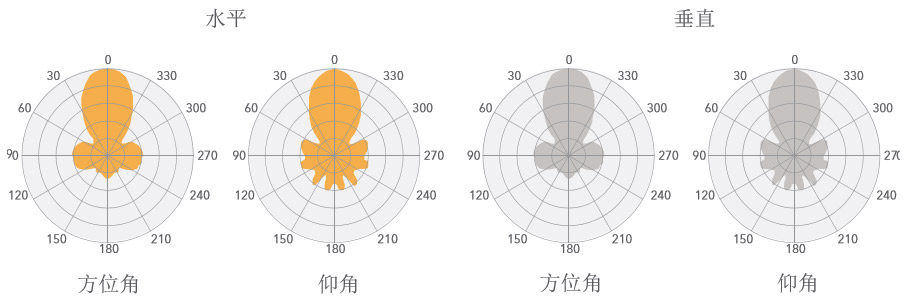

天线规格
内置天线参数：
频段 | 2.4 - 2.5 GHz |
增益 | 14 dBi |
极化方式 | 垂直/水平双极化 |
交叉极化隔离度 | 38 dBi |
最大驻波比 | 1.8:1 |
水平极化波瓣角 | 34 ° |
垂直极化波瓣角 | 36 ° |
纵向波瓣角 | 36 ° |
