1      工程概况

                         在当今科技飞速发展的今天，采用高科技安防通信手段预防和制止可能的各种事件发生，成为保护各单位和职工群众的生命财产安全，保证辖区和单位内部各部门的正常运转的有力措施，向“科技要安全”成为共识。

                 计算机网络通讯技术、图像压缩处理技术以及无线传输技术的快速发展，使得安全技术防范行业能够采用最新的通讯和图像/语音处理技术，通过建设灵活的网络来传输数字图像和控制图像，为实现本地和远程图像监控及联网报警系统提供了高效可行而且价格低廉的解决方案。

                 在银行、通讯、电力、冶金、油田，以及大型综合办公楼宇、住宅小区及电梯等重点部门和单位、场所，联网系统的建立以及网络设备的科技手段的采用和网络设计水平的提升，又使这些部门和单位成为先进生产力和管理水平的代表。

    2      设计依据

     2.1    行业标准和规范

                 本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，包括：

                 安全防范工程程序与要求GA/T75-94；

                 安全防范系统通用图形符号GA/T74-94；

                 安全防范工程费用概预算编制办法GA/70-94；

                 电子设备安装工程费用定额HYD41-01-1999；

                 风险等级和防护级别的规定GA/T38-92；

                 民用建筑闭路监视电视系统工程技术规范GB50198-94；

                 防盗报警控制器通用技术条件GB12663-90；

                民用建筑电气设计规范JGJ/T16-92；

                中国电气装置安装工程施工及验收规范GBJ232-82；

                建筑与建筑群综合布线系统工程设计规范CECS72.95；

                系统接地的形式及安全技术要求GB14050-93；

    2.2    用户实际需求及分析

                指导思想

                为确保系统建成后顺利运行及适应未来技术发展的需要，在本监控系统工程设计中，我们将坚持长远规划分步实施的原则，将系统建设成为一种具有高起点，易于扩充、升级和管理，易于使用和维护的监控系统。

                在本方案中，我公司主要遵循以下设计原则，作为此次工程项目的指导思想：

    2.3    实用性及可靠性原则

                      在本次远程监控系统工程中，我们首先考虑的是实用性和可靠性，遵循面向应用、注重实效的原则，以确保使用的技术及设备成熟可靠。

               在系统的设计和实施工程中，应该充分考虑系统的可靠性。在整体设计时关键部位必须有充足的备份措施，对于重要的网络部位应当采取先进可靠的容错技术。在本项目中，我们所设计采用的设备无论是集成的外购产品，还是自行开发设计的产品都经过严格的选择与测试。外购产品全部为国内外具有良好声誉、良好产品质量及售后服务信誉的名牌产品。自行开发设计生产的产品及软件全部都是经过实际测试与使用的产品，并经过严格的器件筛选及老化实验，充分保证了设备及系统的可靠性。

    2.4    先进性、成熟性与可扩展性原则

                  在满足实用性原则的基础上，并结合现场的实际情况，我们选用先进的设备、优化的结构、综合布线方式及多媒体控制技术，力争将系统的技术水平定位在一个高层次上，以适应新世纪现代生产管理发展的需要。

               系统建设适应行业发展，充分考虑铝厂的特点，在整体设计、设备配置、通信方式、管理方式、维护方式等方面具有一定的先进性，采用国际标准的同时又是成熟的技术。

               系统具有良好的可扩展性，充分保证能够将今后增加的新设备和新功能简单方便地与原有系统相结合。

    2.5   开放性和标准化原则

                   系统中所采用的布线设计、通信协议、系统设备及布线材料都符合国际标准、国家标准、工业标准和各类标准及相关行业标准。充分利用不同网络的优势，将它们有机地结合起来，为信息交换和设备互操作创造有利条件。

             系统结构设计及布线材料符合ISO/IEC11801综合布线标准及CECS：72/97《国家建筑与建筑群综合布线系统设计规范》。网络系统硬件设备选型、施工、安装符合相应国际或国家标准。

  2.6    经济性原则

                  在完成系统建设目标的基础上，力争用最少的投资，取得最大的效益。在网络设计、设备选型上，采用高性能价格比的方案和设备，不仅使资金的投入、产出比达到最大值，而且要降低整个系统的运行成本，以较低的人员与资金投入来维持系统的正常运行。

 2.7    可维护性、可管理性原则

             网络设计和设备选型应具备实施安装方便、配置方便等特点，尽可能采用先进的、直观的管理手段，能够合理配置、均衡和调整网络资源，监控网络运行状态，控制网络运行。

             我们设计的监控系统除要有很好的可靠性外还应有一定的故障自检和系统恢复能力。工程施工前提供详细设计图纸；施工结束后，将提供给用户所有安装及施工图纸、技术资料，便于用户维护和使用。

  2.8    灵活性原则

               我们所提供的系统设计方案具有较强的灵活性，由于我们采用了标准化的布线方式及设备，便于系统扩容和设备的更新，如可方便地将传感器侦测、报警联动录像等功能接入本系统。

  3    系统具体设计和建设目标

                   出于长远规划的考虑，依据国家相关行业规定和规范的要求，结合本工程项目的实际需要，设计、建设的项目内容为以下几点：

           （一）前端设备的布设；

           （二）传输系统；

           （三）主控系统；

 4    器材设备的选用

              为了保证系统工程的先进性、可靠性、实用性，系统所需要的器材设备，应根据设计任务书的总体规划要求，在认真进行现场勘察对系统工程有了较为深入了解的基础上，选用名牌优质、符合国家标准并经国家质量认证、性能价格比合理的产品，达到设备性能优良、质量可靠、价格合理。

4.1   数字微波无线传输设备介绍

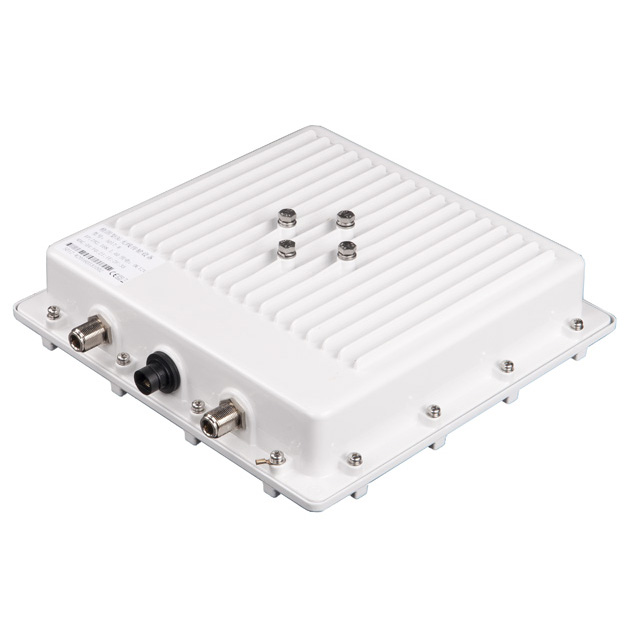

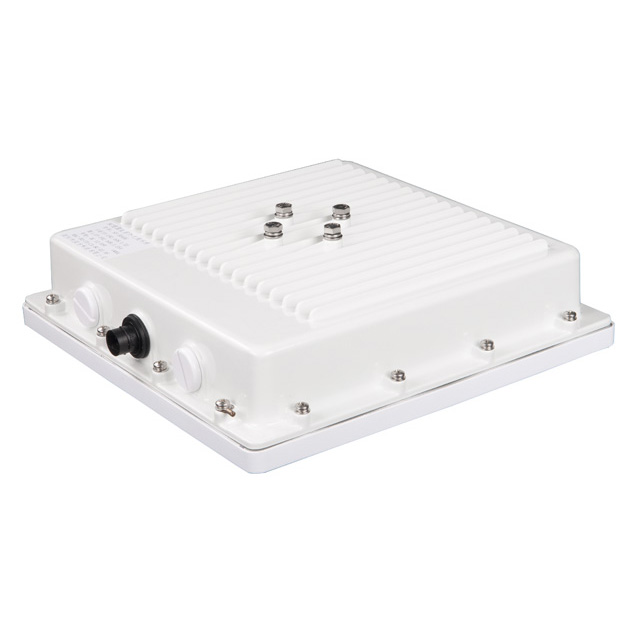

          产品外观

TQ-5040G-W

TQ-5040G

         产品简介

         TQ-5040G系列数字无线网桥是一款性价比极高的远距离室外无线网桥，工作于5GHz频段，采用2×2 MIMO技术，最高带宽可达300Mbps。用户界面图形化，支持中英文界面，便于国内外的工程技术人的调试和安装。TQ 5040G内置18dBi双极化平板天线，增益高、角度大，在6km距离传输带宽可达70~80Mbps。TQ 5040G-W为外置天线设备，在应用中可根据需要增加合适的天线，传输距离最远可达15km以上。在桥接模式下点对多点可支持1对8的传输，主设备可写入8组MAC地址。实际应用可采用点对点、点对多点组合方式。本身电气接口为RJ45接口，主要传输TCP/IP网络数据流，所以在使用当中可以传输基于网络传输的所有信号：视频、音频、控制等多媒体网络数据流。
TQ-5040G系列产品在各种场合有很广泛的应用
         企业之间的信息传递--在大型企事业单位之间的厂房、办公楼之间的网络连接，由于场地的扩展需要新增厂房仓库，这些建筑之间的跨越比较大，不方便走线或需要很多协调工作，在这里高带宽无线信息的传递可以迅速解决这些问题。
         难以布线的环境--在很多情况下，有线的线路是很难铺设的，如：历史悠久的建筑、旧的建筑、开阔的区域、繁忙的街道、大型机械较多的建筑工地、矿区、隧道、山区、无人区、江河、风景名胜区域、油田等等环境，不方便架线，但是又很有必要传输网络信号、监控信号或其他多媒体信号的场所。
         临时工作场所--大型活动场所、 会展中心、建筑工地、灾难现场救援等临时办公场所的办公、监控和信息的传递。
         频繁的更改环境位置的场所--如部队演习、建筑工地、道路桥梁施工等需求监控的场所，又经常变动位置的地方，采用无线的形式便于重复使用而不造成浪费
         有线网络的延伸--由于成本问题或实际环境情况，有线网络没有铺设或无法铺设的区域可以通过无线的形式进行传输。
         对于有线网络的备份--对于一些重要场所地方，为了起到双保险，可以采用无线的形式对链路进行备份处理，一旦某一链路中断，另外一条链路马上可以发挥作用。

         主要参数

4.2    现场情况及无线系统整体布设

               方案设计：9台高清摄像机，传输距离6公里无阻挡环境，要求每台摄像机都要本地存储，并且通过无线设备传输到监控心，最后9路图像上电视墙。

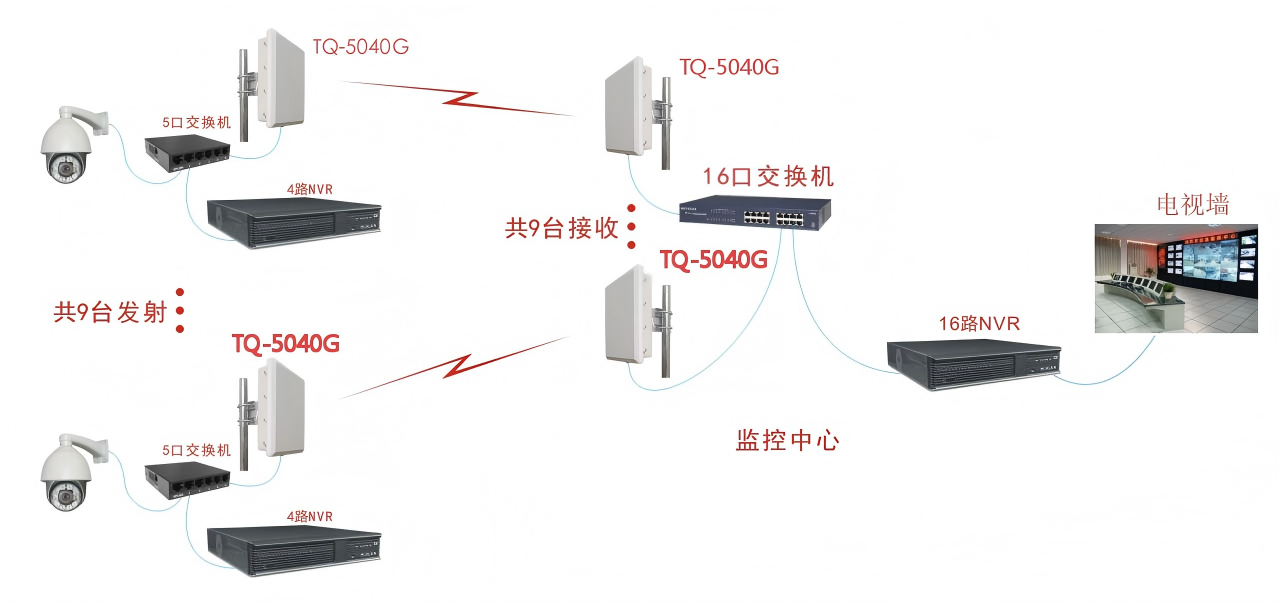

          具体传输流程请看拓扑图
